CA-IS3721HS
CA-IS3721HS
量產
雙通道標準數字隔離器
CA-IS372x 器件具有高絕緣能力，有助于防止數據總線 或其他電路上的噪聲和浪涌進入本地接地端，從而干擾 或損壞敏感電路。 高CMTI能力有望保證數字信號的正 確傳輸。 CA-IS372x 器件采用8腳窄體SOIC，8腳寬體 SOIC和16腳寬體SOIC封裝。 所有產品均具有3.75kVRMS 的隔離額定值，寬體封裝的產品支持絕緣耐壓高達 5kVRMS。
-
特性
信號傳輸速率：
DC to 150Mbps
寬電源電壓范圍：
2.5V to 5.5V
寬溫度范圍：
-40°C to 125°C
無需啟動初始化
默認輸出高電平和低電平選項
優異的電磁抗擾度
高CMTI：
±150kV/μs (典型值)
低功耗，(典型值):
電流為 1.5mA/通道（@5V， 1Mbps ）
電流為 6.6mA/通道（@5V， 100Mbps ）精確時序 (典型值)
12ns 傳播延遲
1ns 脈沖寬度失真
2ns 傳播延遲偏差
5ns 最小脈沖寬度高達5KVRMS的隔離電壓
隔離柵壽命：
>40年
施密特觸發器輸入

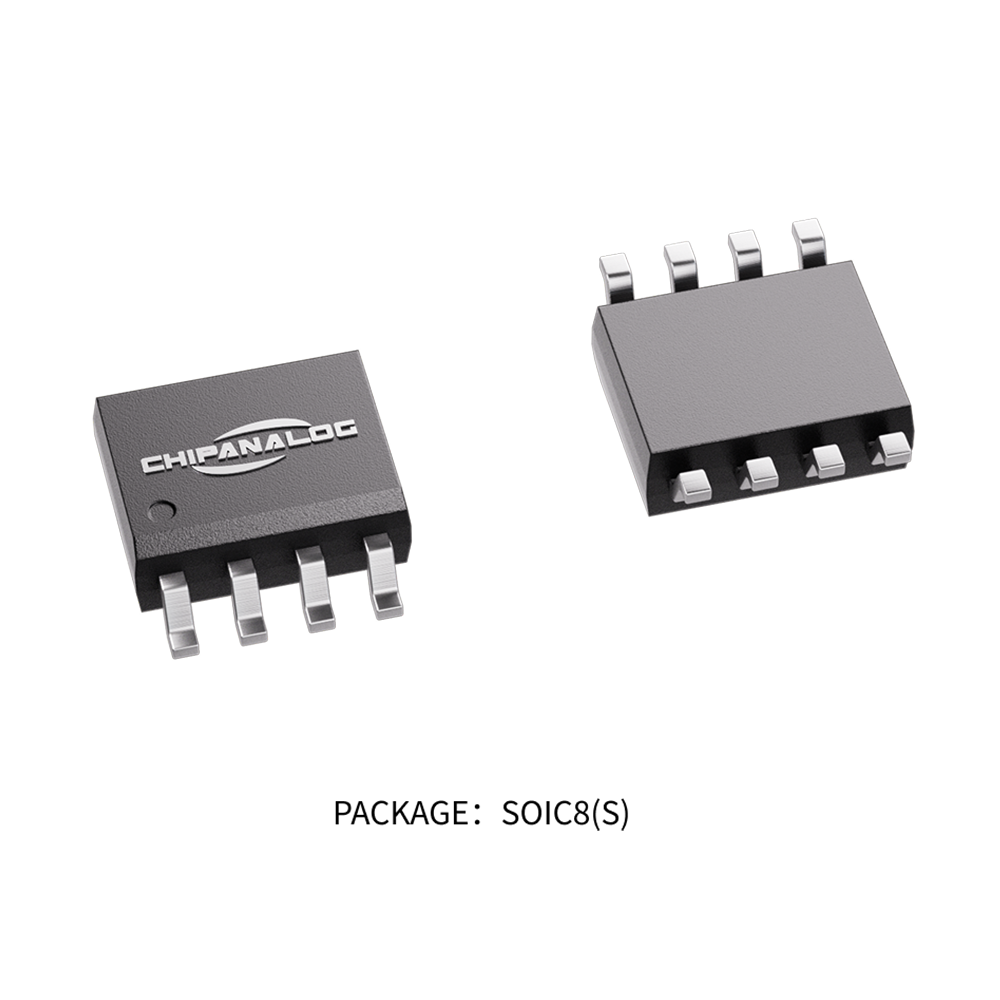

窄體SOIC8(S)，寬體SOIC8(G)封裝和寬體
SOIC16(W)，符合RoHS標準
-
應用
-
工業自動化
-
電機控制
-
醫療電子
-
隔離開關電源
-
太陽能逆變器
-
隔離 ADC, DAC
-
-
器件信息
零件號 封裝 封裝尺寸（標稱值） CA-IS3720
CA-IS3721
CA-IS3722SOIC8(S) 4.90mm×3.90mm SOIC8-WB(G) 5.85mm×7.50mm SOIC16-WB(W) 10.30mm×7.50mm -
簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2022.12.15
-
文件種類: APPNOTE
更新日期: 2021.03.15
-
文件種類: EVMUG
更新日期: 2021.01.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS372X_V1.6
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40052786
認證日期: 2025.02.28
-
認證種類: CQC
認證編號: CQC24001452685
認證日期: 2024.12.26
-
認證種類: UL
認證編號: UL-US-L511334-11-71100202-9
認證日期: 2023.09.06
-
