CA-IS3730LW
CA-IS3730LW
量產
三通道標準數字隔離器
CA‐IS373x 是一款高性能三通道數字隔離器，具有精確
的時序特性和低電源損耗。 在隔離 CMOS數字 I/O 時，
CA‐IS373x 器件可提供高電磁抗擾度和低輻射。所有器
件版本均具有施密特觸發器輸入，可實現高抗噪性能。
每條隔離通道的邏輯輸入和輸出緩沖器均由二氧化硅
(SiO2) 絕緣柵隔離。CA‐IS3730 三個通道都在同一個方向
上，輸出側（B側）具有輸出使能，CA‐IS3731 具有兩個
前向和一個反向通道，兩側均具有輸出使能。所有設備
都具有故障安全模式選項。 如果輸入側電源掉電或信
號丟失，對于后綴為L的設備，默認輸出為低，對于帶
有后綴H的設備，默認輸出為高。
CA‐IS373x 器件具有高絕緣能力，有助于防止數據總線
或其他電路上的噪聲和浪涌進入本地接地端，從而干擾
或損壞敏感電路。 高CMTI能力有望保證數字信號的正

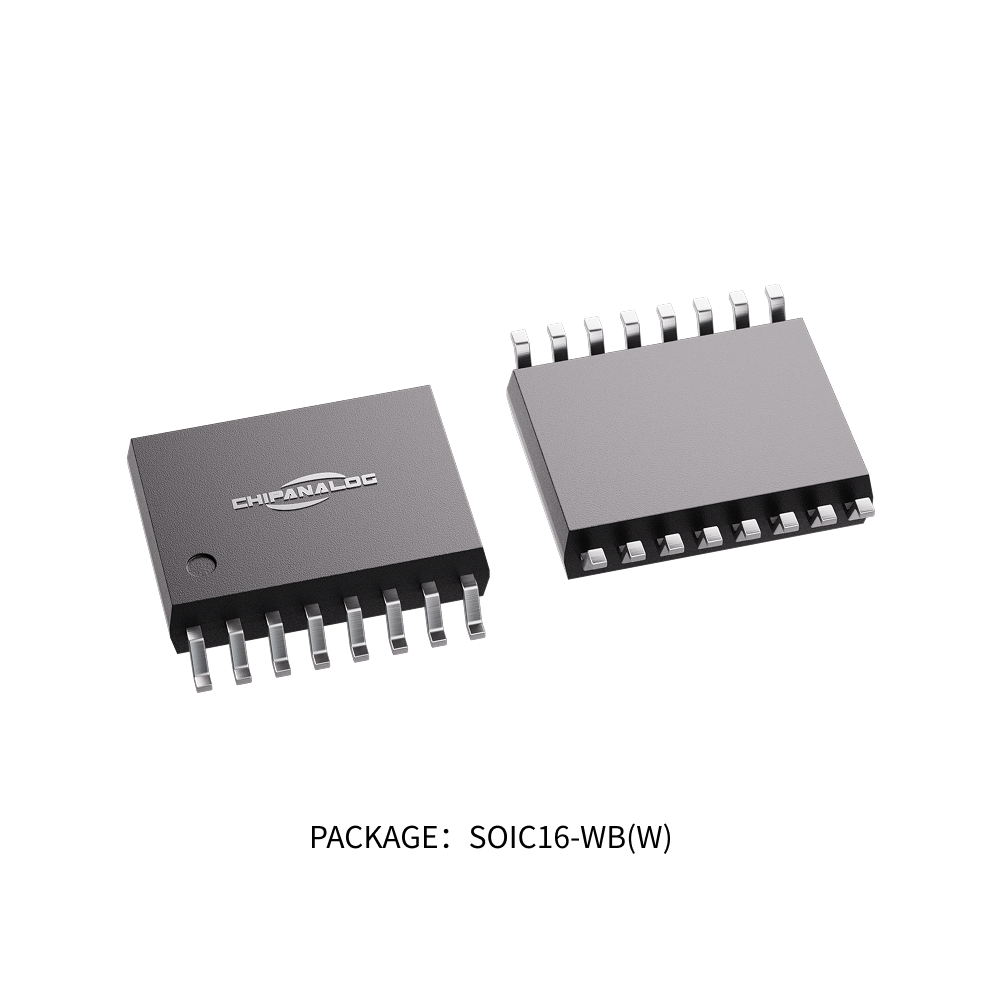

確傳輸。 CA‐IS373x 器件采用16引腳窄體SOIC封裝、
16引腳窄體SSOP封裝和16引腳寬體SOIC封裝。 所有
產品均具有3.75kVrms的隔離額定值，寬體封裝的產品
支持絕緣耐壓高達5kVrms。
-
特性
信號傳輸速率：
DC to 150Mbps
寬電源電壓范圍：
2.5V to 5.5V
寬溫度范圍：
‐40°C to 125°C
無需啟動初始化
默認輸出高電平和低電平選項
優異的電磁抗擾度
高CMTI：
±150kV/μs (典型值)
低功耗，(典型值):
電流為 1.5mA/通道（@5V， 1Mbps ）
電流為 6.6mA/通道（@5V， 100Mbps ）
精確時序 (典型值)
12ns 傳播延遲
1ns 脈沖寬度失真
2ns 傳播延遲偏差
5ns 最小脈沖寬度高達5kVRMS的隔離電壓
隔離柵壽命：
>40年
具有使能端的三態輸出
施密特觸發器輸入
窄體SOIC16‐NB(N)、SSOP16‐NB(B)和寬體SOIC16WB(W) 封裝，符合RoHS標準
-
應用
-
工業自動化
-
電機控制
-
醫療電子
-
隔離開關電源
-
太陽能逆變器
-
隔離 ADC, DAC
-
-
器件信息
零件號 封裝 封裝尺寸（標稱值） CA-IS3730
CA-IS3731
SOIC16-NB (N) 9.90 mm × 3.90 mm SOIC16-WB(W) 10.30 mm × 7.50 mm CA-IS3731 SSOP16-NB(B) 4.90 mm × 3.90 mm -
簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2023.03.21
-
文件種類: APPNOTE
更新日期: 2021.03.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS37XX_V1.4
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: UL
認證編號: UL-US-L511334-11-71100202-9
認證日期: 2023.09.06
-
認證種類: CQC
認證編號: CQC23001406424
認證日期: 2023.11.09
-
