CA-IS3641LW

量產

集成隔離電源的雙通道高性能數字隔離器

CA‐IS36xx器件是j9娛樂集團微電子數字隔離器系列中集成DC DC轉換器并且具有增強隔離耐壓等級的器件。CA IS36xx的出現可替代傳統用分立器件組建的隔離電源方案，能夠有效節省系統空間并簡化設計，實現完整的信號和電源隔離。
CA‐IS3621是雙通道數字隔離器，其最后一位數字代表反向通道數，如圖 7‐1所示。CA‐IS3640/CA‐IS3641/CA IS3642/CA‐IS3643/CA‐IS3644是四通道數字隔離器，其最后一位數字代表反向通道數，如圖 7‐2所示。所有器件都具有故障安全輸出特性，如果輸入信號丟失，以L為后綴的器件默認輸出為低電平，以H為后綴的器件默認 輸出為高電平。此外，后綴中有V的器件具有獨立的邏輯電壓供電，用戶可以根據應用情況分別選取不同的 DC‐DC轉換器電源電壓和邏輯電源電壓。

特性

信號傳輸速率：

DC~100Mbps

施密特觸發器輸入

默認輸出：

高電平和低電平可選

可選的獨立邏輯電源供電

低傳播延時：

10ns（典型值）

高CMTI：

±150kV/μs（典型值）

寬輸入電壓范圍：

3V~5.5V

寬工作溫度范圍：

–40°C~125°C

集成高效率、低輻射的DC‐DC轉換器

輸出電壓可選：3.3 V或5V
高達650mW的輸出功率
內置軟啟動電路來防止浪涌電流和輸出過沖
過載和短路保護功能
熱關斷保護功能

優異的電磁兼容性（EMC）

低輻射

優異的隔離性能

高達5kV_RMS的隔離電壓
額定工作電壓下隔離柵壽命：>40年

符合RoHS標準封裝

SOIC16‐WB
應用
- 工業自動化控制系統
- 電機控制
- 醫療設備
- 測試和測量
- 隔離ADC，DAC
器件信息

零件號 封裝 封裝尺寸（標稱值）
CA‐IS362x
CA‐IS364x

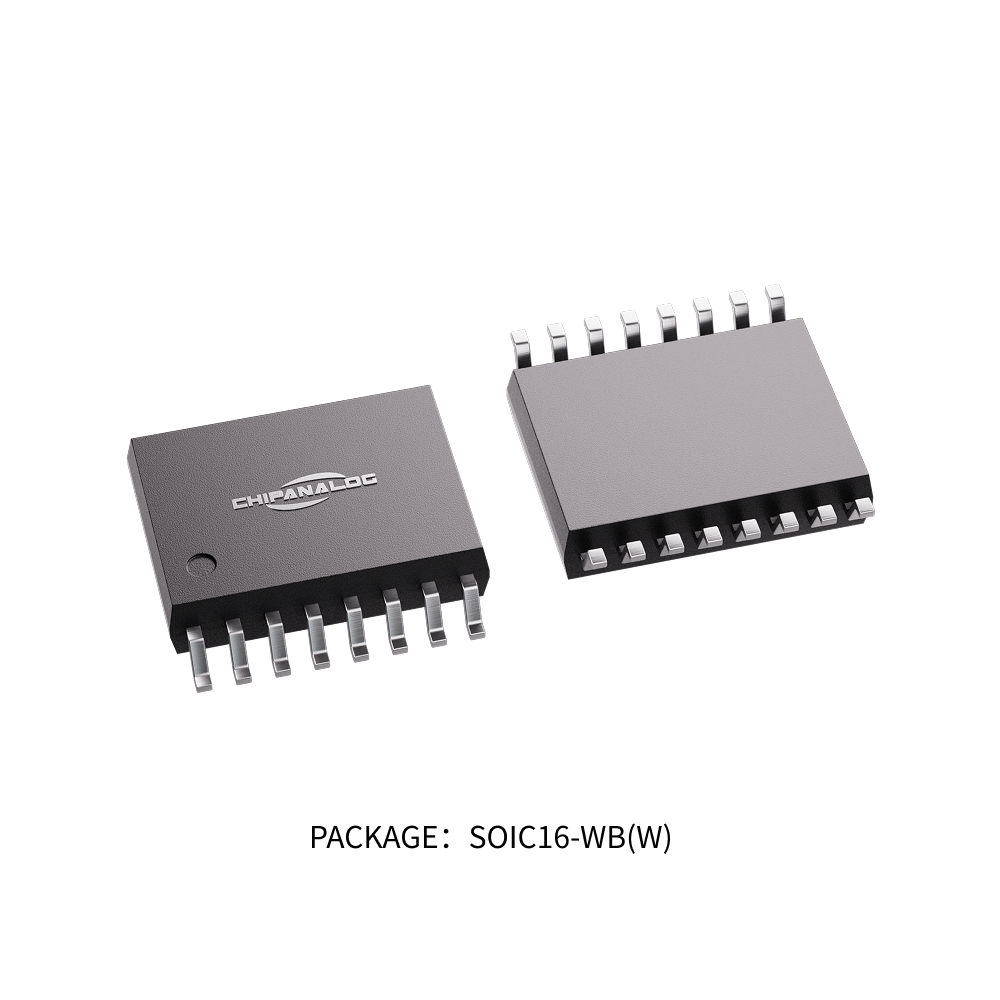

SOIC16-WB(W) 10.30mm×7.50mm
簡化通道結構圖

技術文檔
文檔名稱

文件種類

更新日期
- 文件名稱: UG002_CA-IS364x 帶電源的數字隔離器測試板說明

  文件種類: EVMUG

  更新日期: 2024.03.15
- 文件名稱: AN027_CA-IS364x 集成隔離DC-DC的4通道數字隔離器輻射抑制參考設計

  文件種類: APPNOTE

  更新日期: 2023.12.15
- 文件名稱: CA-IS36xx_datasheet_Version1.09

  文件種類: 規格書

  更新日期: 2022.03.14
認證標準
認證名稱

認證種類

認證編號

認證日期
- 認證名稱: Reliability Test Report_CA-IS36XX_V1.4

  認證種類: 可靠性

  認證編號: CA-IS36XX_V1.4

  認證日期: 2025.04.23
- 認證名稱: VDE_Marks_Approval_40052786_300

  認證種類: VDE

  認證編號: 40052786

  認證日期: 2025.02.28
- 認證名稱: VDE_Marks_Approval_40057278_300

  認證種類: VDE

  認證編號: 40057278

  認證日期: 2025.02.28
- 認證名稱: 50656801_0001_20241205154458_extsigned

  認證種類: TüV-EN IEC 62368

  認證編號: AK 50656801 0001

  認證日期: 2024.12.26
- 認證名稱: 50656808_0001_20241205154623_extsigned

  認證種類: TüV-EN 61010

  認證編號: AK 50656808 0001

  認證日期: 2024.12.26
- 認證名稱: E511334-20210507-Certificate of Compliance

  認證種類: UL

  認證編號: UL-US-2125790-4

  認證日期: 2023.09.06
- 認證名稱: CQC23001406424_1

  認證種類: CQC

  認證編號: CQC23001406424

  認證日期: 2023.11.09
